Code article: 36193

Base magnétique commutable ultra-puissante - matériaux cylindriques

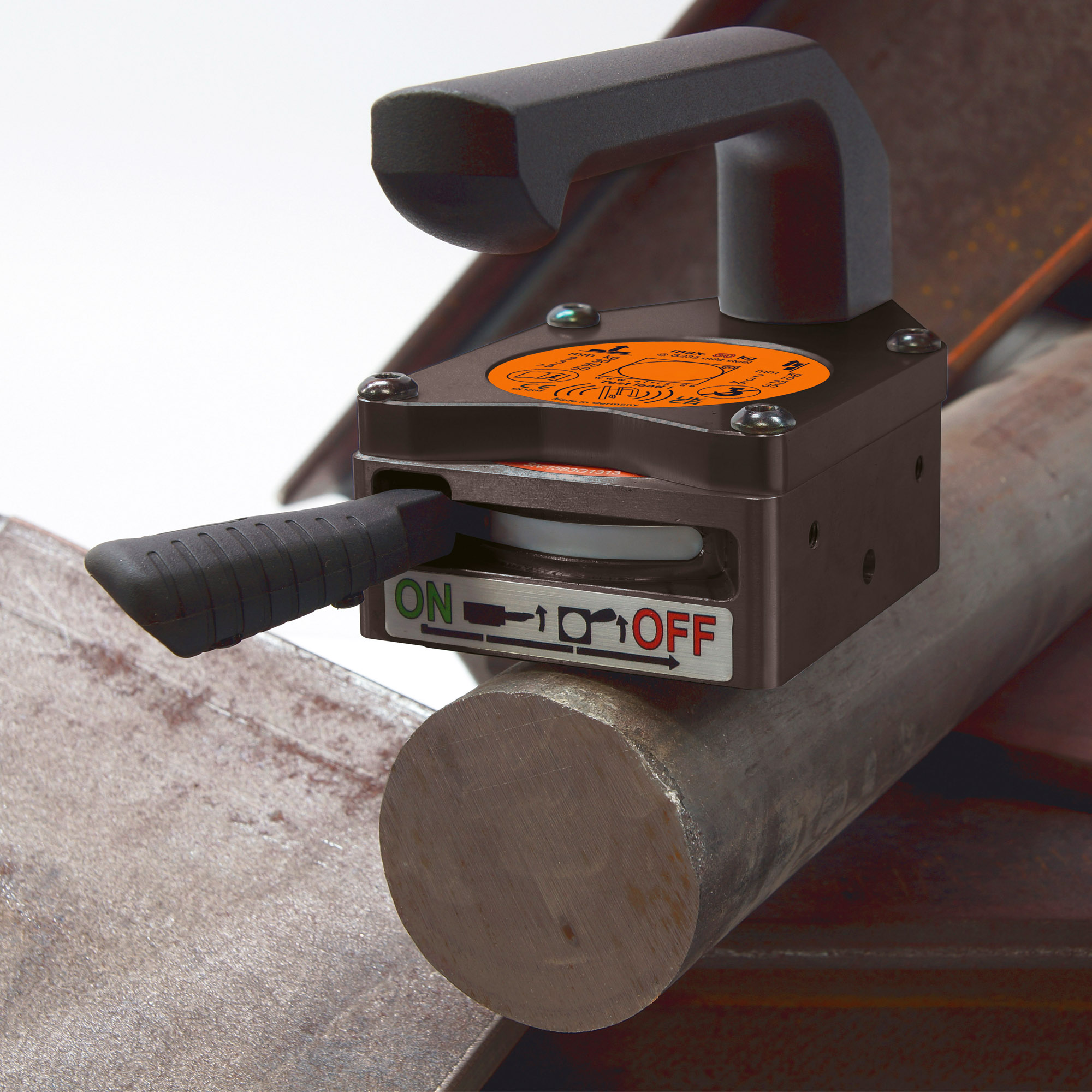

L’aimant de levage avec surface d’adhérence prismatique est idéal pour les tubes, les matériaux cylindriques et les surfaces courbes. Il permet de soulever en toute sécurité et avec une grande fiabilité des barres d’acier rondes de 25 à 200 mm de diamètre.
Son utilisation ergonomique à une seule main garantit une manipulation rapide et efficace, tandis que sa poignée robuste protège les mains contre les arêtes vives des pièces à usiner.
Grâce à un champ magnétique optimisé, l’aimant adhère déjà parfaitement aux matériaux d’une épaisseur minimale de 2 mm.

390,00 € *

Prix HT, frais de port en sus

Disponible sous 3 jours ouvrables

Quantité

Prix unitaire

≥ 1

390,00 €*

≥ 3

355,00 €*

Montant: *

Code article 36193

Caractéristiques du produit

Convient au levage de tubes et de matériaux cylindriques d’un diamètre compris entre 25 mm et 200 mm.
Capacité de levage maximale sur acier S235, épaisseur de matériau 2 mm : 30 kg.
Capacité de levage maximale sur acier S235, épaisseur de matériau 3 mm : 50 kg.
Force de rupture (arrachement) : > 270 kg à partir de 6 mm d’épaisseur d’acier S235.
Grande poignée robuste et levier de commande permettant d’activer facilement la puissance magnétique.

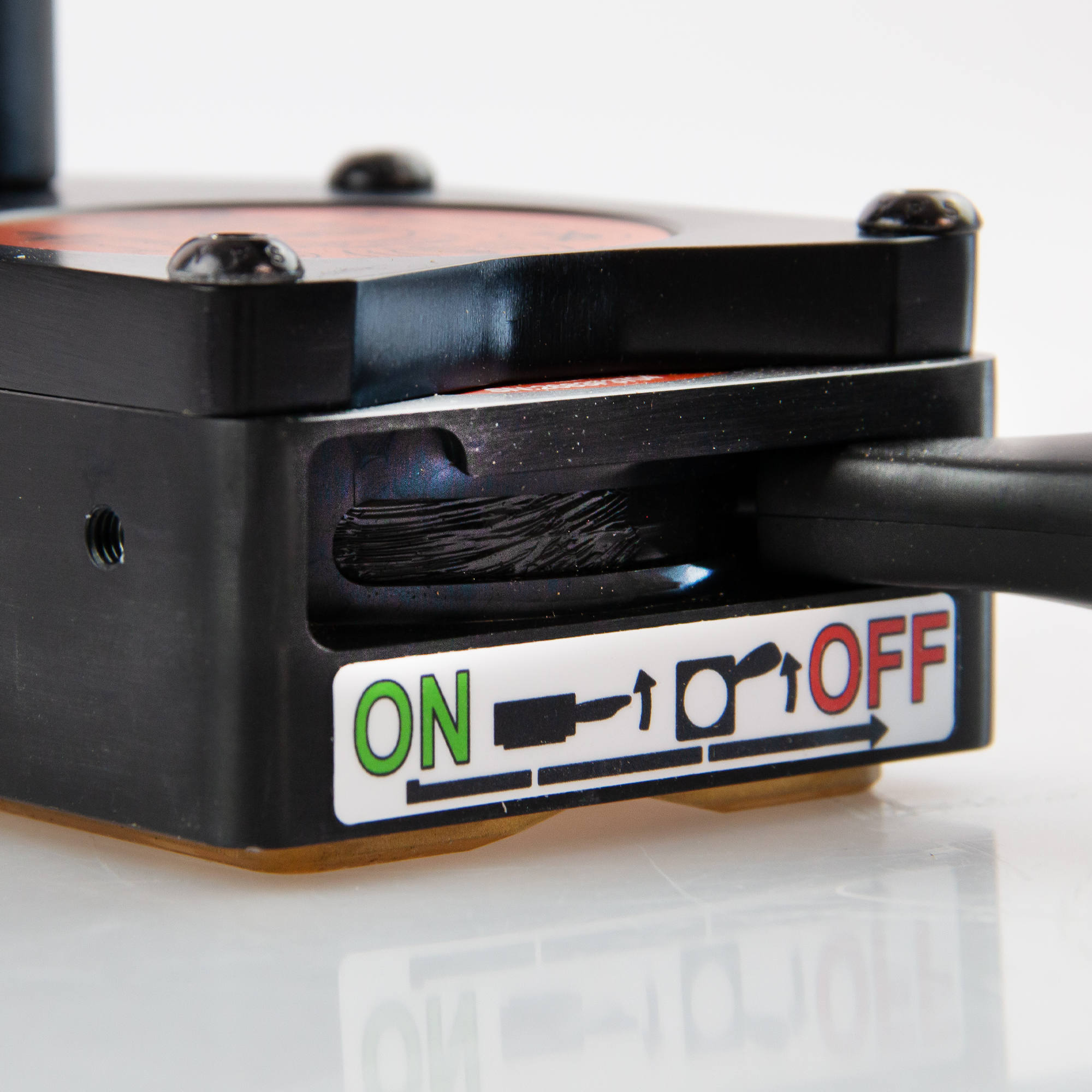

Le levier est équipé d’un mécanisme de sécurité en position « ON », empêchant toute désactivation involontaire et réduisant ainsi le risque de chute de la charge.
Protège efficacement les mains et les doigts contre les arêtes vives et tranchantes des pièces en acier.

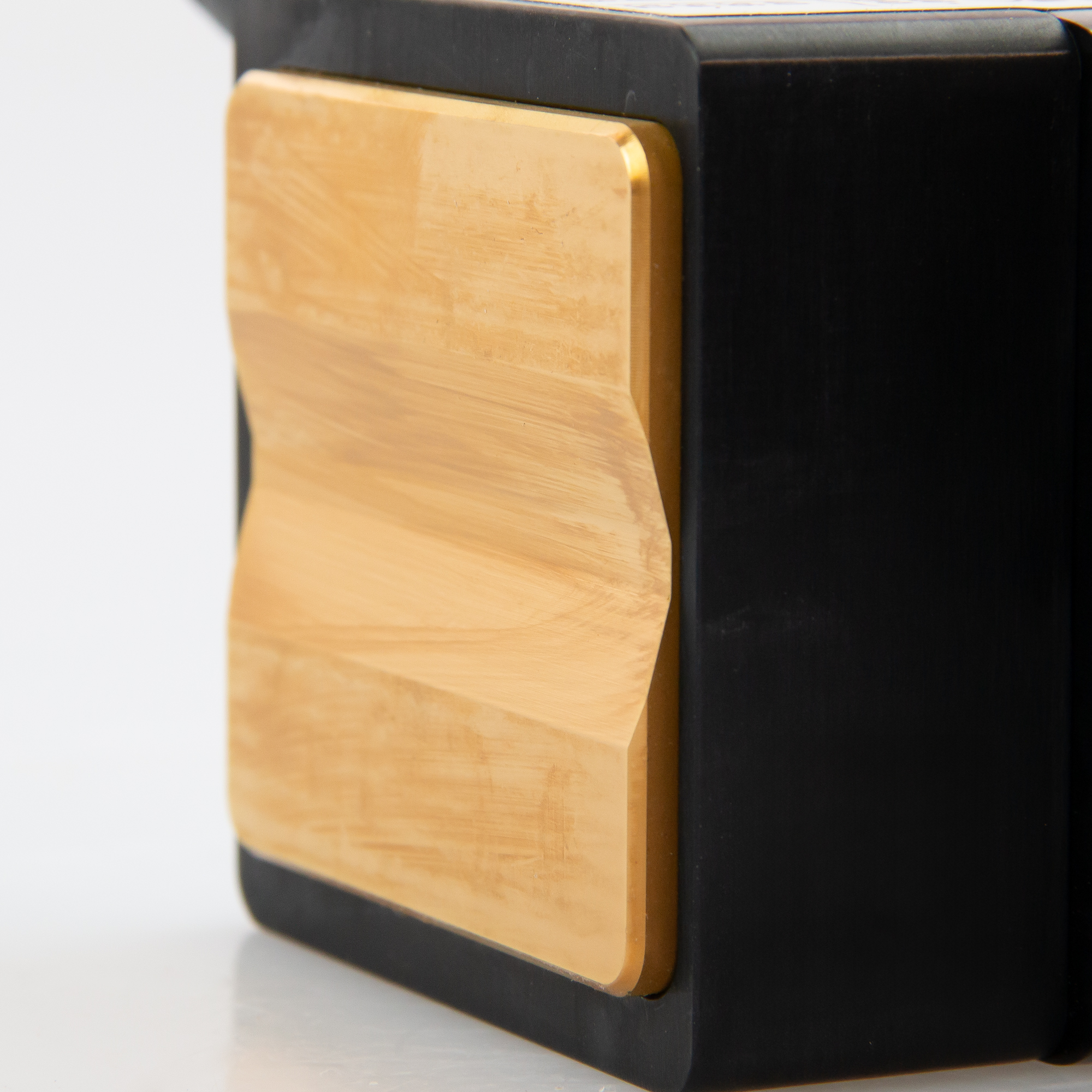

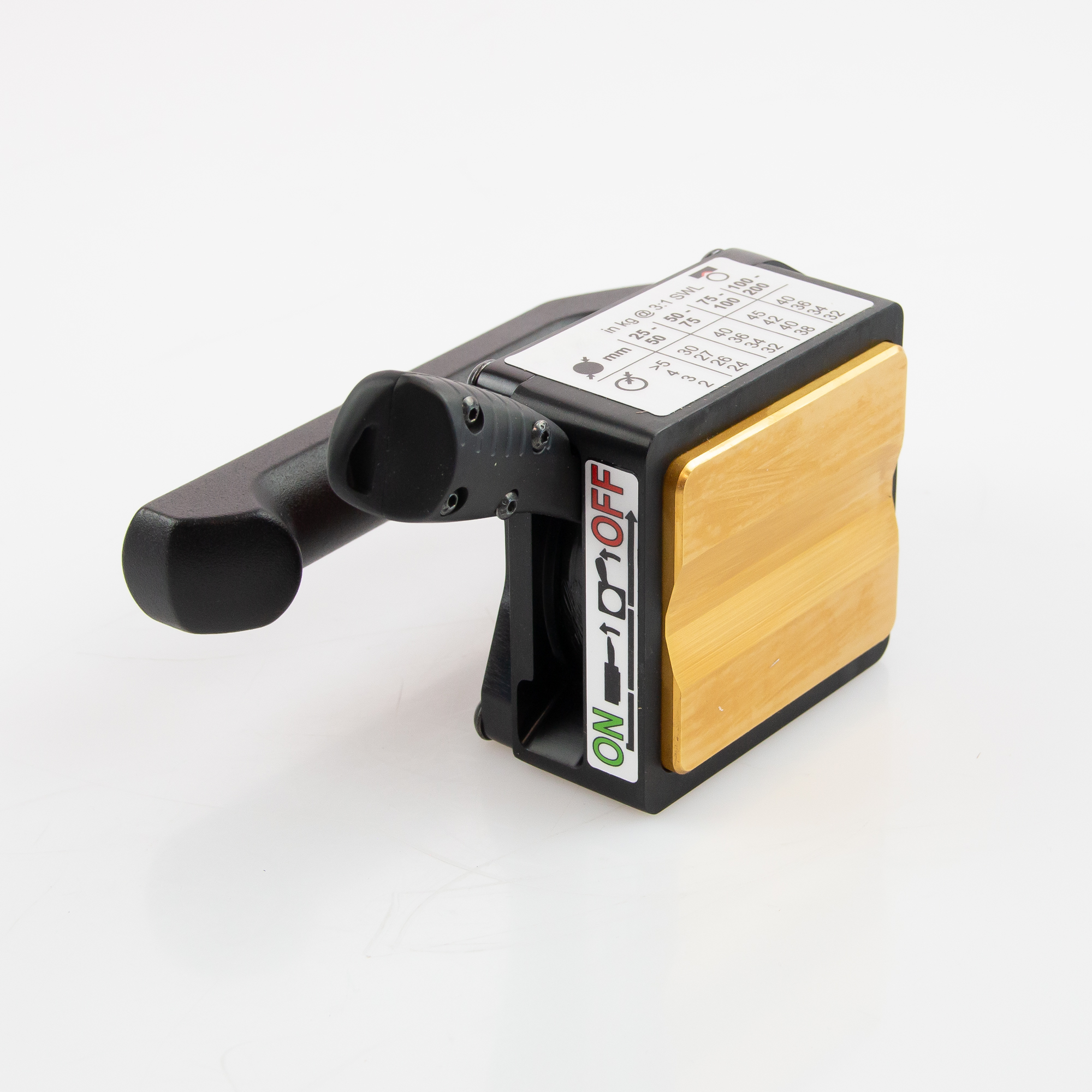

Surface magnétique résistante en acier trempé avec revêtement TiN (nitrure de titane), conçue pour limiter l’usure, prévenir les dommages et garantir une longue durée de vie.

Informations techniques

Longueur (mm):	126
Largeur B (mm):	80
Hauteur H (mm):	100
Force d'adhérence (N):	500
Epaisseur mini. du matériau (mm):	2
Commutable:	oui
Résistance en température (°C):	60
Poids (kg):	1.6

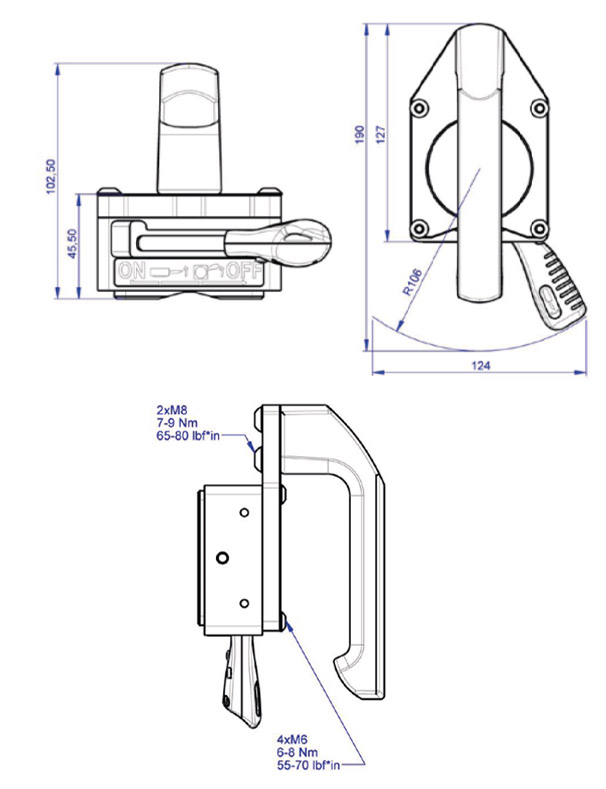

Dessin technique

Domaines d'application

Ce pied magnétique commutable ultra-puissant avec poignée est spécialement conçu pour les opérations de maintien et de levage exigeantes sur tubes, profilés et surfaces courbes. Grâce à sa force d'arrachement supérieure à 270 kg à partir d'une épaisseur de matériau de 6 mm en acier S235, il constitue une solution idéale pour les applications industrielles nécessitant la manipulation sécurisée de pièces métalliques lourdes.

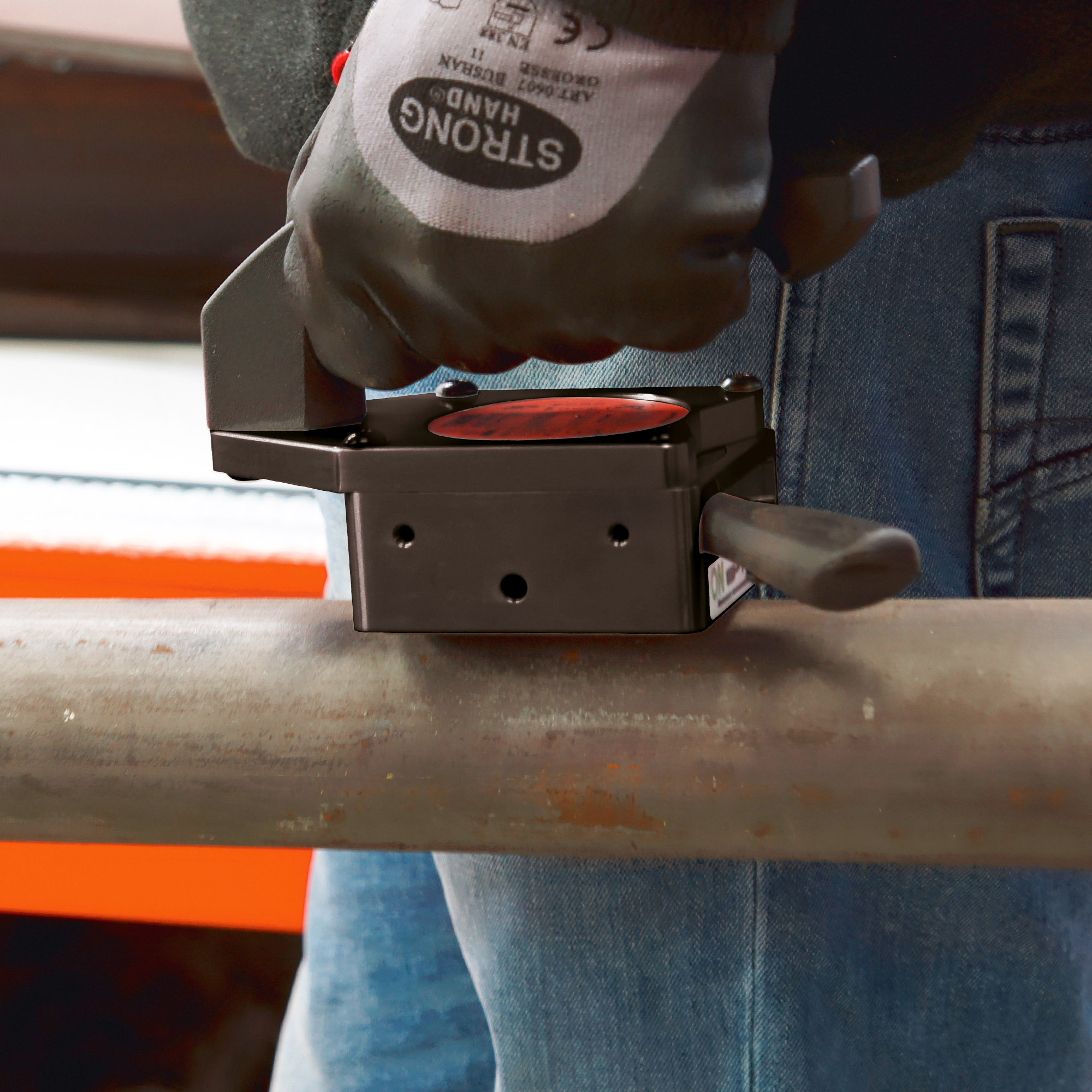

Aimant de levage: cet aimant de levage industriel permet de soulever, déplacer et positionner facilement des pièces métalliques lourdes lors des processus de fabrication, d'assemblage ou de maintenance. Sa poignée ergonomique assure une prise en main sûre et confortable, tandis que sa puissante force magnétique maintient fermement la pièce pendant le transport. Une fois la pièce positionnée, la force d'adhérence peut être désactivée rapidement et sans effort grâce au levier latéral de commande. Robuste, fiable et facile à utiliser, ce pied magnétique est l'outil idéal pour les professionnels de l'industrie métallurgique, de la chaudronnerie et de la maintenance industrielle.

Instructions d'utilisation de l’aimant de levage industriel

Nettoyez soigneusement la pièce à soulever ainsi que la surface magnétique inférieure de l’aimant de levage afin d’assurer une adhérence maximale.
Positionnez l’aimant de levage au centre de gravité de la charge. L’aimant dispose d’une légère précontrainte qui limite les risques de glissement ou de décrochage involontaire, notamment lors d’une utilisation verticale ou dans des positions contraignantes.
Orientez l’aimant selon les besoins de votre application et la configuration de la pièce à manipuler.
Activez la force magnétique en poussant le levier de commande d’environ 60° jusqu’à la position « ON ». Un clic audible accompagné d’un léger basculement confirme le verrouillage correct du mécanisme.
Effectuez un test de sécurité en soulevant légèrement la charge et en vérifiant sa bonne tenue par de légers mouvements de contrôle. Déplacez la charge lentement et de manière régulière. Évitez les chocs, les vibrations et les accélérations brusques susceptibles de réduire la sécurité de levage.
Une fois la charge complètement et solidement déposée, désactivez l’aimant. Pour cela, relevez l’extrémité extérieure du levier de commande puis ramenez-le en position « OFF ».

Les dimensions maximales des charges pouvant être levées dépendent fortement de la géométrie, de l’épaisseur et de la rigidité de la pièce métallique. Une flexion excessive peut créer un entrefer entre la surface magnétique et la pièce, réduisant considérablement la capacité de maintien de l’aimant. Avant chaque opération de levage, vérifiez que la pièce ne présente pas de déformation importante. Si nécessaire, contrôlez l’apparition d’un éventuel espace d’air sur les bords de la surface magnétique revêtue de TiN, par exemple à l’aide d’une feuille de papier standard (80 g/m²). Important : si un entrefer est détecté ou si la pièce se déforme excessivement pendant le levage, interrompez immédiatement l’opération afin d'éviter tout risque de chute de charge.
