Code article: 81301

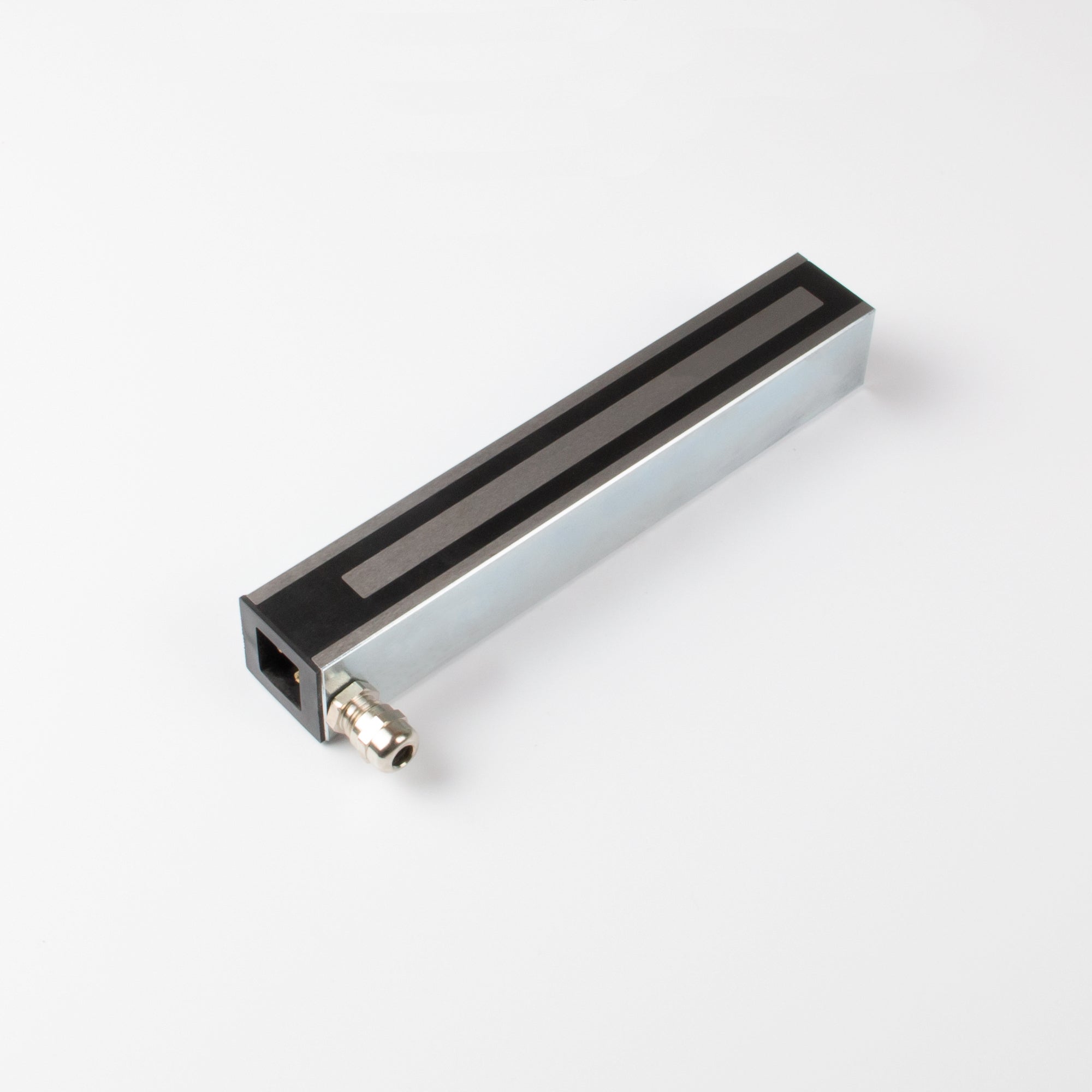

Règle électromagnétique 200x32x31mm pour la manutention

Développe sa force magnétique dès l'application d'une tension continue et maintient la pièce à usiner de manière sûre et fiable. Après la coupure de l'alimentation, il ne subsiste pratiquement aucun magnétisme résiduel, ce qui permet de retirer la pièce rapidement et en toute sécurité.

418,20 € *

Contenu : 1

Prix HT, frais de port en sus

Le délai de livraison sera indiqué dans la confirmation de commande

Quantité

Prix unitaire

≥ 1

418,20 €*

≥ 3

399,71 €*

Montant: *

Code article 81301

Caractéristiques du produit

Activation de la force magnétique par simple pression sur un bouton.
Après utilisation, il ne subsiste pratiquement aucun magnétisme résiduel.
Surface d'adhérence rectifiée pour préserver votre pièce à usiner.
Alimentation : 24 V CC (DC), facteur de marche 100 %.
4 taraudages de fixation M6 à l'arrière.
Bornes de raccordement réalisées sous forme de vis avec écrou.
Marquage CE, conforme VDE, indice de protection IP65.
Alimentation secteur (bloc d'alimentation) fournie par nos soins, solution complète auprès d'un seul fournisseur.

Informations techniques

Longueur (mm):	200
Largeur B (mm):	32
Hauteur H (mm):	31
Taraudage M:	M6
Longueur du taraudage l (mm):	10
Force d'adhérence (N):	2100
Modèle:	avec trou taraudé
Matériau du boîtier:	acier
Coloris:	gris métallisé
Puissance (W):	14
Epaisseur mini. du matériau (mm):	8
Commutable:	oui
Résistance en température (°C):	80
Poids (kg):	2.2
Propriété supplémentaire 2:	Nombre de taraudages: 4

PDF Fiche technique

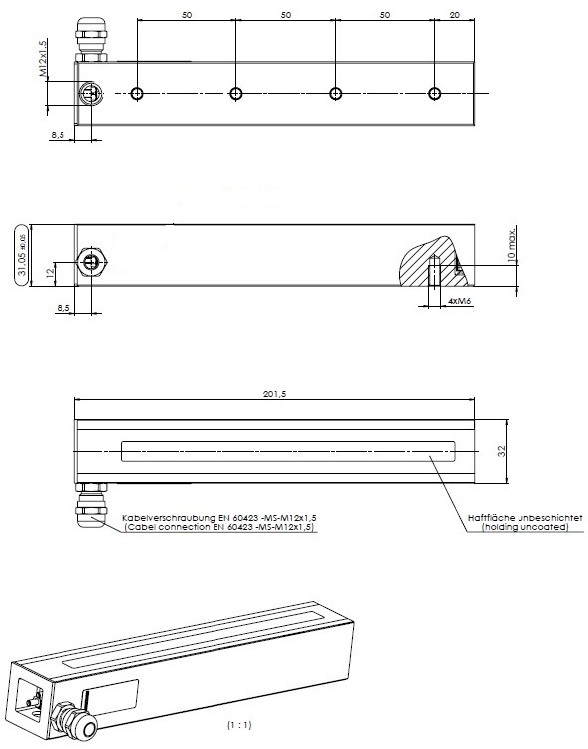

Dessin technique

Domaines d'application

Les règles électromagnétiques de maintien génèrent leur champ magnétique dès qu'elles sont alimentées en courant électrique. En l'absence d'alimentation, elles ne sont pas magnétiques. Comme on l'apprend dès les bases de l'électricité, lorsqu'un courant traverse un conducteur, un faible champ magnétique se crée autour de celui-ci.
Un électroaimant moderne est constitué d'une bobine (le conducteur magnétique) enroulée autour d'un matériau ferromagnétique, afin d'amplifier le champ magnétique généré. La bobine est intégrée dans un boîtier en acier et entièrement encapsulée dans une résine de scellement. Ce boîtier en acier, également conducteur magnétique, canalise les lignes de champ vers la surface de maintien, ce qui permet d'obtenir une force d'adhérence élevée.

Les électroaimants sont aujourd'hui indispensables dans l'industrie. La possibilité de générer un champ magnétique puissant par simple pression sur un bouton trouve des applications dans de nombreux secteurs, notamment:

Manutention des matériaux: les règles électromagnétiques de maintien sont des équipements indispensables pour la manutention industrielle des matériaux. Elles permettent de soulever et de déplacer facilement des charges ferromagnétiques, telles que des plaques d'acier ou des poutres métalliques. Elles sont fréquemment montées sur des ponts roulants ou des dispositifs de levage afin d'optimiser les flux de matériaux dans les entrepôts, les sites de production et les installations portuaires. Grâce à la possibilité d'activer et de désactiver le champ magnétique avec précision, les charges peuvent être maintenues en toute sécurité et positionnées avec une grande exactitude. De plus, la surface de maintien rectifiée préserve l'état de vos pièces.
Montage et fabrication: dans les opérations de montage et de fabrication, les règles électromagnétiques de maintien sont couramment utilisées pour immobiliser ou déplacer les pièces pendant leur usinage. Elles sont particulièrement appréciées dans le travail des métaux, notamment lors des opérations de soudage, de perçage ou de fraisage, où elles assurent un maintien stable sans endommager mécaniquement les pièces. Les électroaimants facilitent également l'assemblage de sous-ensembles complexes en permettant un positionnement précis des différents éléments métalliques.
Automatisation industrielle: dans les systèmes robotisés et les installations de convoyage automatisées, les barres électromagnétiques de maintien sont utilisées pour saisir, déplacer et déposer avec précision des composants métalliques. Elles présentent l'avantage de s'intégrer facilement aux installations existantes et contribuent à standardiser les processus de production tout en améliorant l'efficacité des lignes de fabrication.
